WR MAZ EDITOR

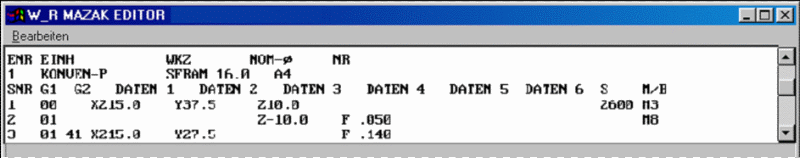

Die Windows Version des WR MAZ EDITOR erlaubt Ihnen im Dialog wie an der Mazatrol - Steuerung Programme zu schreiben bzw. abgespeicherte Programme zu verändern.
T - EDITOR für folgende Mazatrol T-Steuerungen:
T1, T2, T4, T32, TPlus, 640T
M - EDITOR für folgende Mazatrol M-Steuerungen:
M1, M2, M32, MPlus, 640M
Der WR MAZ EDITOR bietet unter anderem folgende wichtige Funktionen:
- Maschinengetreuer Dialog:

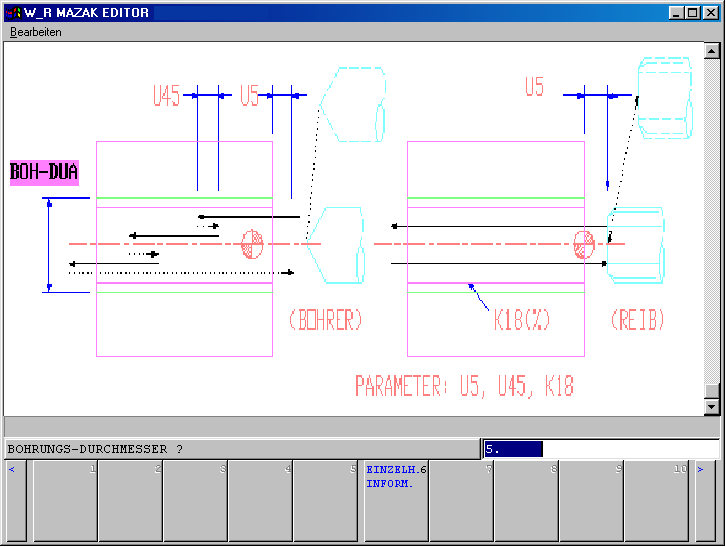

Belegung der Funktionstasten wie an der CNC - Einzelheiten Information:
zu jeder Einheit kann eine Hilfe aufgerufen werden
siehe Beispiel:
- Übernahme von Schnittdaten:

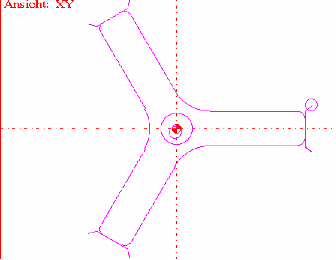

Aus Werkzeugtabellen können Material und Werkzeugwerte als Schnittdaten übernommen werden. - Zeichnen des programmierten Teiles:
Formüberprüfung, Rohteil, Fertigteil, Teilvergrößerung Beispiel:

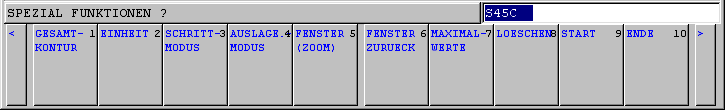

Das Programm kann sowohl als Ganzes, als auch in einzelnen Schritten getestet werden.
Verschiedene Auslagen sind möglich:- XY
- XZ
- XYZ
Programmierungen in der EINH Maz - Konven - Prog. können ebenfalls dargestellt werden. Eine Zoomfunktion erlaubt Vergrößerungen.

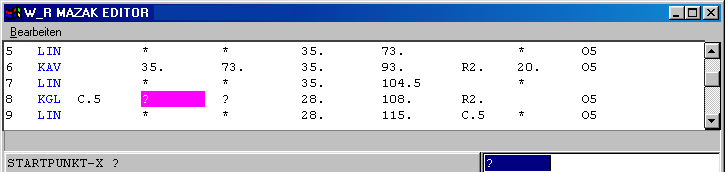

- Berechnung von Unbekannten innerhalb der Formzeilen.
Die mit "?" gekennzeichneten Felder werden, sofern technisch möglich, sofort im Editor durch drücken der Kontur-Ende Taste errechnet.
- Umfangreiche Editierfunktionen erlauben ein schnelles und komfortables Programmieren :
- Springen von Feld zu Feld und von Zeile zu Zeile mit den Cursortasten, sowie von Einheit zu Einheit mit den Bildtasten ermöglichen eine gezielte Programmoptimierung,
- Löschen und Einfügen von einzelnen Programmzeilen oder kompletten Einheiten,
- Einfügen von bereits geschriebenen Programmen,
- Kopieren von Einheiten innerhalb des aktuellen Programms, oder lesen von selbst erstellten Makros aus einer Bibliothek,
- Erstellen von Makros. Ein Makro (Baustein), kann aus einer oder mehreren Einheiten bestehen,
- Erstellen von speziellen Werkzeugzeilen. Std. SEQ.
